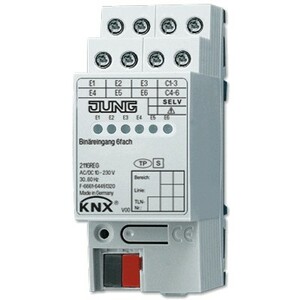

rail mounting device, 2 rail units
6 inputs AC/DC 10 ... 230 V ~
(different line conductors possible, e.g.: E1-3 = L1 and E4-E6 = L2)
with status indicator
ETS product family: Input
Product type: Binary input
Intended use
• Polling of conventional switching or push-button contacts, window contacts etc. in
• KNX systems, for reporting of states, meter levels, operation of loads, etc.
• Mounting on DIN rail according to EN 60715 in distribution box
Product characteristics
• Status LED for each input
• Detection of voltage levels and changes on the input
• Transmitting of input status to the bus
• Transmitting behaviour freely adjustable
• Functions: switching, dimming, blinds up/down, brightness values, temperatures, calling up and saving light scenes, etc.
• Impulse and switch counter function
• Inputs can be blocked separately
• Connection of external AC or DC voltages
Entrada binaria KNX 6 fases
montaje en carril DIN
anchura de montaje: 2 módulos (36 mm)
6 entradas AC/DC 10 ... 230 V ~
(para diferentes conductores de línea, por ejemplo: E1-E3 = L1 y E4-E6 = L2)
con indicador de estado
Familia: entradas
Producto: binaria, 6 pol.
Uso conforme a lo previsto
• Consulta de contactos de conmutación o contactos pulsadores, contactos de ventana convencionales, etc. en instalaciones KNX para comunicar estados, estados de contadores, manejar consumidores, etc.
• Montaje sobre carril DIN según EN 60715 en cuadro de distribución
Características del producto
• LED de estado para cada entrada
• Detección de niveles y cambios de tensión en la entrada
• Envío del estado de la entrad al bus
• El comportamiento de envío se puede ajustar libremente
• Funciones: conmutación, regulación de luz, subir/bajar persianas, valores de luminosidad, temperaturas, llamada y memorización de escenas
• Contador de impulsos y acumulación
• Las entradas se pueden bloquear separadamente
• Se pueden conectar tensiones alternas y continuas externas
rail mounting device, 2 rail units
6 inputs AC/DC 10 ... 230 V ~
(different line conductors possible, e.g.: E1-3 = L1 and E4-E6 = L2)
with status indicator
ETS product family: Input
Product type: Binary input
Intended use
• Polling of conventional switching or push-button contacts, window contacts etc. in
• KNX systems, for reporting of states, meter levels, operation of loads, etc.
• Mounting on DIN rail according to EN 60715 in distribution box
Product characteristics
• Status LED for each input
• Detection of voltage levels and changes on the input
• Transmitting of input status to the bus
• Transmitting behaviour freely adjustable
• Functions: switching, dimming, blinds up/down, brightness values, temperatures, calling up and saving light scenes, etc.
• Impulse and switch counter function
• Inputs can be blocked separately
• Connection of external AC or DC voltages
KNX Binäreingang 6fach
REG-Gehäuse 2 TE
6 Eingänge AC/DC 10 ... 230 V ~
(unterschiedliche Außenleiter pro Eingangsgruppe anschließbar, z.B.: E1-3 = L1 und E4- E6 = L2)
mit Statusanzeige
ETS-Produktfamilie Eingabe
Produkttyp Binäreingang 6fach
Bestimmungsgemäßer Gebrauch
• Abfrage konventioneller Schalt- oder Tastkontakte, Fensterkontakte etc. in KNXAnlagen zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.
• Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
• Status-LED für jeden Eingang
• Erkennen von Spannungspegeln und -wechseln am Eingang
• Senden des Eingangszustandes auf den Bus
• Sendeverhalten frei einstellbar
• Funktionen: Schalten, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Szenen
• Impuls- und Schaltzähler-Funktion
• Eingänge separat sperrbar
• Anschluss externer Wechsel- und Gleichspannungen möglich
