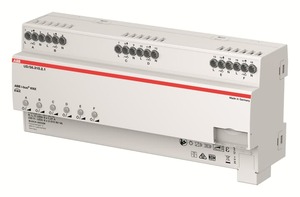

Multichannel universal dimming actuator optimized for dimming retrofit LED light sources (LEDi). Also suitable for dimming incandescent lamps, low-voltage halogen lamps with conventional or electronic transformers, 230 V halogen lamps, and dimmable energy-saving halogen lamps. Automatic load detection (deactivatable). Separate N connection per channel. Parallel connection of outputs possible to increase output power. Outputs can be grouped in parallel. Minimum load: 2W. Manual operation on the device is possible even without bus voltage or in an unprogrammed state. Device programming is also possible without a 230V power supply. Extensive test and diagnostic functions via the i-bus tool. Fast parameterization in ETS through copyable channel templates. With integrated bus coupler.
Rated power at 230 V~ mains voltage:
- Dimmable 230 V~ LEDi: 6 x 315 W/VA, 2 x 700 W/VA up to 3 x 500 W/VA in phase-cut dimming.
- 6 x 120 W/VA, 2 x 250 W/VA up to 3 x 200 W/VA in phase-angle dimming.
- Inductive L transformers with LED/low-voltage halogen lamp: 6 x 315 W/VA, 3 x 500W/VA up to 2 x 700 W/VA.
- Electronic C transformers with LED/low-voltage halogen lamp: 6 x 315 W/VA, 3 x 500W/VA up to 2 x 700 W/VA.
- Electronic LC transformers with LED/low-voltage halogen lamp: 6 x 120 W/VA, 3 x 250 W/VA up to 2 x 200 W/VA.
Módulo de atenuación universal multicanal optimizado para la atenuación de fuentes de luz LED de retrofit (LEDi). También apto para atenuar lámparas incandescentes, lámparas halógenas de bajo voltaje con transformadores convencionales o electrónicos, lámparas halógenas de 230 V y lámparas halógenas de bajo consumo regulables. Detección automática de carga (desactivable). Conexión N separada por canal. Posibilidad de conexión en paralelo de las salidas para aumentar la potencia de salida. Las salidas pueden agruparse en paralelo. Carga mínima: 2W. Manejo manual en el dispositivo incluso sin tensión de bus o en estado no programado. Programación del dispositivo posible incluso sin alimentación de 230V. Funciones avanzadas de prueba y diagnóstico a través de la herramienta i-bus. Parametrización rápida en ETS mediante plantillas de canal copiables. Con acoplador de bus integrado.
Potencia nominal con tensión de red de 230 V~:
-
LEDi regulables de 230 V~: 6 x 315 W/VA, 2 x 700 W/VA hasta 3 x 500 W/VA en corte de fase descendente.
-
6 x 120 W/VA, 2 x 250 W/VA hasta 3 x 200 W/VA en corte de fase ascendente.
-
Transformadores inductivos L con LED/lámpara halógena de bajo voltaje: 6 x 315 W/VA, 3 x 500W/VA hasta 2 x 700 W/VA.
-
Transformadores electrónicos C con LED/lámpara halógena de bajo voltaje: 6 x 315 W/VA, 3 x 500W/VA hasta 2 x 700 W/VA.
-
Transformadores electrónicos LC con LED/lámpara halógena de bajo voltaje: 6 x 120 W/VA, 3 x 250 W/VA hasta 2 x 200 W/VA.
Multichannel universal dimming actuator optimized for dimming retrofit LED light sources (LEDi). Also suitable for dimming incandescent lamps, low-voltage halogen lamps with conventional or electronic transformers, 230 V halogen lamps, and dimmable energy-saving halogen lamps. Automatic load detection (deactivatable). Separate N connection per channel. Parallel connection of outputs possible to increase output power. Outputs can be grouped in parallel. Minimum load: 2W. Manual operation on the device is possible even without bus voltage or in an unprogrammed state. Device programming is also possible without a 230V power supply. Extensive test and diagnostic functions via the i-bus tool. Fast parameterization in ETS through copyable channel templates. With integrated bus coupler.
Rated power at 230 V~ mains voltage:
- Dimmable 230 V~ LEDi: 6 x 315 W/VA, 2 x 700 W/VA up to 3 x 500 W/VA in phase-cut dimming.
- 6 x 120 W/VA, 2 x 250 W/VA up to 3 x 200 W/VA in phase-angle dimming.
- Inductive L transformers with LED/low-voltage halogen lamp: 6 x 315 W/VA, 3 x 500W/VA up to 2 x 700 W/VA.
- Electronic C transformers with LED/low-voltage halogen lamp: 6 x 315 W/VA, 3 x 500W/VA up to 2 x 700 W/VA.
- Electronic LC transformers with LED/low-voltage halogen lamp: 6 x 120 W/VA, 3 x 250 W/VA up to 2 x 200 W/VA.
Mehrkanal-Universaldimmaktor, optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi). Auch geeignet für das Dimmen von Glühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren, 230 V-Halogenlampen und dimmbaren Halogen-Energiesparlampen. Automatische Lasterkennung (deaktivierbar). Separater N-Anschluss pro Kanal. Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung möglich. Ausgänge können in Gruppen parallel geschaltet werden. Mindestlast: 2W. Manuelle Bedienung am Gerät auch ohne Busspannung oder im unprogrammierten Zustand möglich. Programmierung des Geräts auch ohne anliegende 230V-Versorgungsspannung möglich. Umfangreiche Test- und Diagnosefunktionen über das i-bus Tool. Schnelle Parametrierung in der ETS durch kopierbare Kanalvorlagen. Mit integriertem Busankoppler.
Nennleistung bei 230 V~ Netzspannung:
-
Dimmbare 230 V~ LEDi: 6 x 315 W/VA, 2 x 700 W/VA bis 3 x 500 W/VA im Phasenabschnitt.
-
6 x 120 W/VA, 2 x 250 W/VA bis 3 x 200 W/VA im Phasenanschnitt.
-
Induktive L-Trafos mit LED/Niedervolt-Halogenlampe: 6 x 315 W/VA, 3 x 500W/VA bis 2 x 700 W/VA.
-
Elektronische C-Trafos mit LED/Niedervolt-Halogenlampe: 6 x 315 W/VA, 3 x 500W/VA bis 2 x 700 W/VA.
-
Elektronische LC-Trafos mit LED/Niedervolt-Halogenlampe: 6 x 120 W/VA, 3 x 250 W/VA bis 2 x 200 W/VA.
