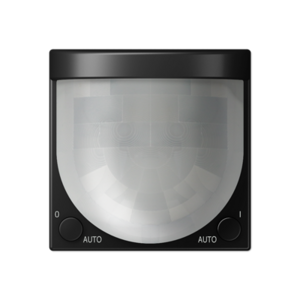

A range breakproof
KNX automatic switch 2.2 m
Thermoplastic (breakproof) high gloss
Universal
for bus coupling unit 3 ref. no.: 2073 U
Degree of protection IP 44 is ensured with sealing kit ref. no. AS A 50 DS and "IP 44 frame" of the respective design range.
IP 44 suitable for installation in interiors and exteriors
ETS product family: Physical sensors
Product type: Movement
Intended use
- Requirement oriented control of lighting and other electrical loads
- Mounting on bus coupling unit 3 (ref. no.: 2073 U)
Product characteristics
- Automatic switching of lighting depending on the thermal movement and ambient brightness
- 2 PIR sensors
- Detection range 180°
- Integrated brightness sensor
- Switch off brightness can be set
- Output functions: Switching, staircase function, switching with forced position, value transmitter, light scene extension, operating mode setting for room temperature controller
- Extension of the detection area by way of operating several devices as main unit or extension unit
- Sensitivity can be set manually
- Status LEDs
- Manual switching on the device
Additional characteristics of "Universal" version:
- Manual operation with IR remote control possible (ref. no.: KNX PM FB IR)
- Up to half of the detection area can be screened off (parameter setting)
- 5 function blocks for motion detection each with 2 outputs
- Function blocks switchable, e.g. for day/night operation
- Brightness sensor function with 3 limiting values
- Alarm message in case the device is removed from the bus coupling unit
- Temperature measurement
Degree of protection IP 44 is ensured with sealing kit ref. no. AS A 50 DS and "IP 44 frame" of the respective design range.
Detector KNX 2,20 m Universal
para acoplador de bus 3 ref.: 2073 U
Con juego de juntas ref. AS A 50 DS y "marco IP 44" de serie respectiva, se consigue IP 44.
instalación IP 44 para interiores y exteriores
Familia: sensores físic.
Producto: movimiento
Uso conforme a lo previsto
- Regulación de la iluminación y otros consumidores eléctricos en función de las necesidades
- Montaje sobre acoplador de bus 3 (ref.: 2073 U)
Características del producto
- Conmutación automática de la iluminación en función del movimiento térmico y de la luminosidad ambiental
- 2 sensores PIR
- Campo de detección 180°
- Sensor de luminosidad integrado
- Luminosidad de desconexión ajustable
- Funciones de salida: conmutación, función de escalera, conmutación con posición forzada, transmisor de valores, entrada auxiliar de escenas de luz, especificación del modo de funcionamiento para el regulador de la temperatura ambiente
- Ampliación del campo de detección mediante utilización de varios dispositivos como entrada principal y auxiliar
- Sensibilidad ajustable
- LEDs de estado
- Manejo manual en el aparato
Características adicionales de la versión «Universal»:
- Se puede manejar manualmente con el mando a distancia IR (ref.: KNX PM FB IR)
- Se puede reducir el campo de detección a la mitad (por software)
- 5 bloques funcionales para la detección del movimiento con 2 salidas cada uno
- Bloques funcionales conmutables, p. ej. para el modo diurno/nocturno
- Funcionamiento del sensor de luminosidad con 3 valores límite
- Indicación de sabotaje si se extrae del acoplador de bus
- Medición de temperatura
A range breakproof
KNX automatic switch 2.2 m
Thermoplastic (breakproof) high gloss
Universal
for bus coupling unit 3 ref. no.: 2073 U
Degree of protection IP 44 is ensured with sealing kit ref. no. AS A 50 DS and "IP 44 frame" of the respective design range.
IP 44 suitable for installation in interiors and exteriors
ETS product family: Physical sensors
Product type: Movement
Intended use
- Requirement oriented control of lighting and other electrical loads
- Mounting on bus coupling unit 3 (ref. no.: 2073 U)
Product characteristics
- Automatic switching of lighting depending on the thermal movement and ambient brightness
- 2 PIR sensors
- Detection range 180°
- Integrated brightness sensor
- Switch off brightness can be set
- Output functions: Switching, staircase function, switching with forced position, value transmitter, light scene extension, operating mode setting for room temperature controller
- Extension of the detection area by way of operating several devices as main unit or extension unit
- Sensitivity can be set manually
- Status LEDs
- Manual switching on the device
Additional characteristics of "Universal" version:
- Manual operation with IR remote control possible (ref. no.: KNX PM FB IR)
- Up to half of the detection area can be screened off (parameter setting)
- 5 function blocks for motion detection each with 2 outputs
- Function blocks switchable, e.g. for day/night operation
- Brightness sensor function with 3 limiting values
- Alarm message in case the device is removed from the bus coupling unit
- Temperature measurement
Degree of protection IP 44 is ensured with sealing kit ref. no. AS A 50 DS and "IP 44 frame" of the respective design range.
Serie A bruchsicher
KNX Automatikschalter 2,20 m
Thermoplast (bruchsicher) hochglänzend
Universal
für Busankoppler 3 Art. Nr.: 2073 U
Mit Dichtungsset Art. Nr.: AS A 50 DS und programmspezifischen "IP 44 Rahmen" ist der Schutzgrad IP 44 gewährleistet.
IP 44 Installation in Innenräumen und im Außenbereich zulässig
ETS Produktfamilie Phys. Sensoren
Produkttyp Bewegungsmelder
Bestimmungsgemäßer Gebrauch
- Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern
- Montage auf Busankoppler 3 (Art. Nr.: 2073 U)
Produkteigenschaften
- Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit
- 2 PIR Sensoren
- Erfassungsbereich 180°
- Integrierter Helligkeitssensor
- Ausschalthelligkeit einstellbar
- Ausgangsfunktionen: Schalten, Treppenhausfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenennebenstelle, Betriebsartvorgabe für Raumtemperaturregler
- Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt und Nebenstelle
- Empfindlichkeit manuell einstellbar
- Status LEDs
- Manuelles Schalten am Gerät
Zusätzliche Eigenschaften Version "Universal":
- Manuelle Bedienung mit IR Fernbedienung möglich (Art. Nr. KNX PM FB IR)
- Erfassungsfeld zur Hälfte abblendbar (Parametereinstellung)
- 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen
- Funktionsblöcke umschaltbar, z.B. für Tag /Nachtbetrieb
- Helligkeitssensorfunktion mit 3 Grenzwerten
- Alarmmeldung bei Abziehen vom Busankoppler
- Temperaturmessung
Mit Dichtungsset Art. Nr.: AS A 50 DS und programmspezifischen "IP 44 Rahmen" ist der Schutzgrad IP 44 gewährleistet.
Material: Thermoplast
